Резонанс-20

РЭА и ЭКБ до 20 кГц

механических резонансов

измерения и контроля

Стенд для беконтактного

[ососбенности]

до 20 кГц

отсутствие собственных резонансов стенда

до 20 м/с

диапазон измерения виброскорости

до 20 месяцев

гарантийный период

измерение колебаний

Бесконтактное

точной оценки резонансной частоты

5 индикаторов

процесса поиска резонансов

Автоматизация

[описание]

Назначение

и принципы работы

«Резонанс-20» соответствует требованиям стандартов, определяющих широкий частотный диапазон от 40 до 20 000 Гц для поиска резонансных частот.

Бесконтактное измерение колебаний позволяет точно выбрать место измерения передаточной функции и локализовать проблемный компонент.

Аппараты электрические на напряжение до 1000 В;
Дроссели фильтров выпрямителей, дроссели высокочастотные, катушки индуктивности, линии задержки;
Изделия волоконной оптики;
Изделия квантовой электроники (активные элементы твердотельных лазеров, ламп накачки, излучатели инжекционных лазеров, лазерные диоды, лазерные затворы, модуляторы, дефлекторы, электрооптические элементы дефлекторов и затворов, преобразователи частоты лазерного излучения и их элементы);
Изделия коммутационные на напряжение до 1000 В: герконы, бесконтактные переключатели, микропереключатели);
Изделия криоэлекгроники;
Изделия элекгроустановочные (установочные) и присоединительные.
Источники света электрические (лампы накаливания осветительные, лампы газоразрядные осветительные);
Источники тока химические, кроме тяговых аккумуляторных батарей, ампульных, тепловых и резервных водоактивированных батарей;
Кабели, провода, шнуры, кроме кабелей, прокладываемых в земле, каналах и траншеях;
Конденсаторы за исключением силовых, пусковых и фазосдвигающих на промышленную частоту;
Машины электрические малой мощности до 1 кВт;
Микромодули;
Микросборки;
Микросхемы интегральные;
Преобразователи угла цифровые;
Приборы акустоэлектронные;
Приборы газоразрядные и газонаполненные;
Приборы знаковые и индикаторные;
Приборы полупроводниковые;
Приборы пьезоэлектрические;
Приборы СВЧ электронные;
Приборы электровакуумные;
Приборы электронно-лучевые и фотоэлектронные;
Приборы электрохимические (хемотронные);
Приемники оптического излучения (фоторезисторы, фотодиоды, фототранзисторы, болометры, приборы с переносом заряда фоточувствительные, фотоприемные модули и устройства на их основе и другие фоточувствительные приборы;
Резисторы и Реле слаботочные;
Соединители электрические: низкочастотные, цилиндрические, прямоугольные и комбинированные, радиочастотные, электроразрывные на токи до 63 А;
Трансформаторы питания аппаратуры на напряжение до 1000 В малой мощности,до 1000 Вт, трансформаторы питания на напряжение до 20 кВ, высокопотенциальные, согласующие, импульсные, запоминающие;
Узлы магнитные функциональные, в том числе магнитные радиокомпоненты;
Фильтры электромеханические;
Щетки для электрических машин;
Рентгеновские трубки;
Отклоняющие системы;
Приборы СВЧ ферритовые.

[состав]

Из чего состоит стенд

«Резонанс-20»

Ноутбук с предустановленным
ПО под Windows 10

Усилитель мощности А-10 в защитном кейсе

Виброустановка V20 в транспортировочном кейсе

Система управления DTC VENZO

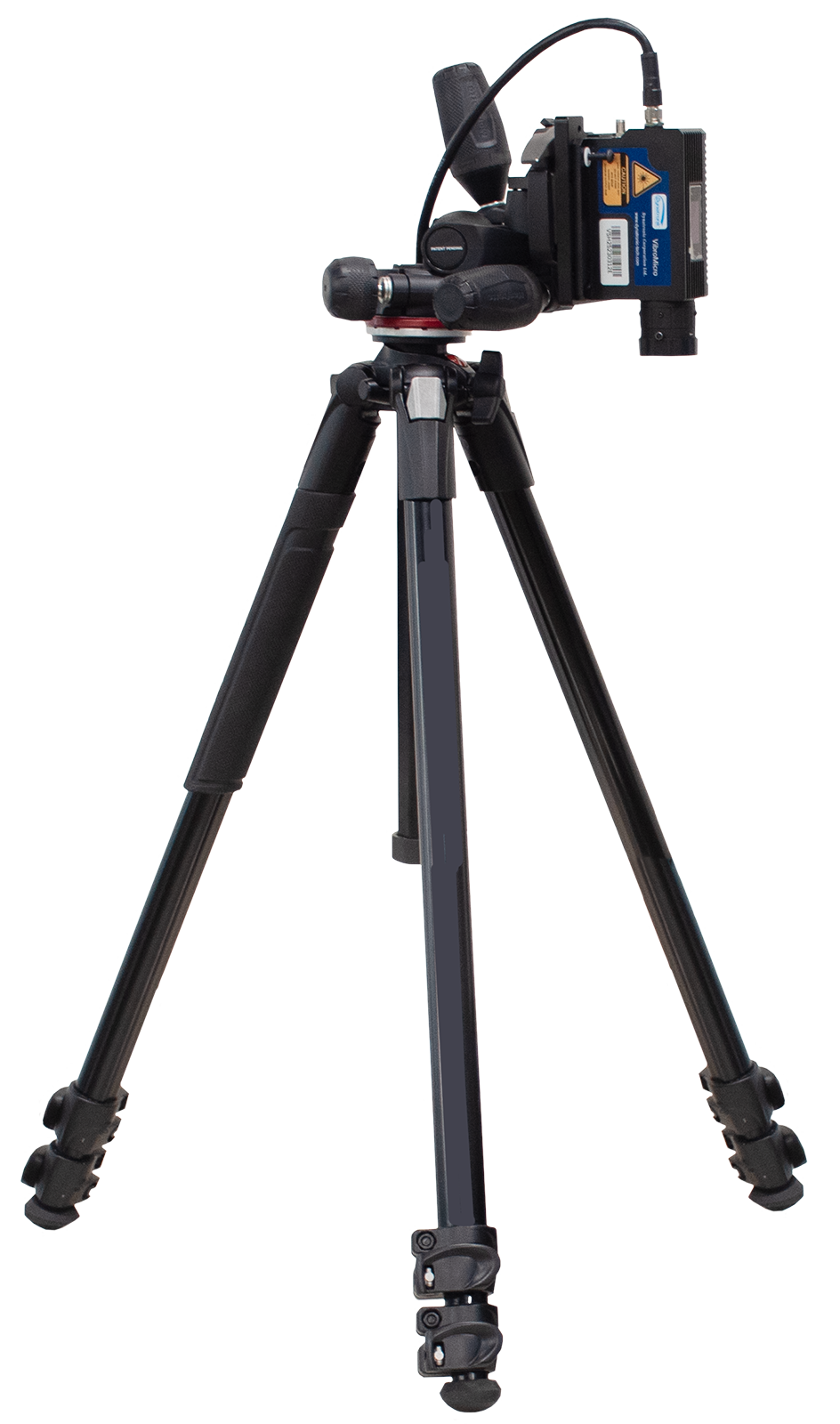

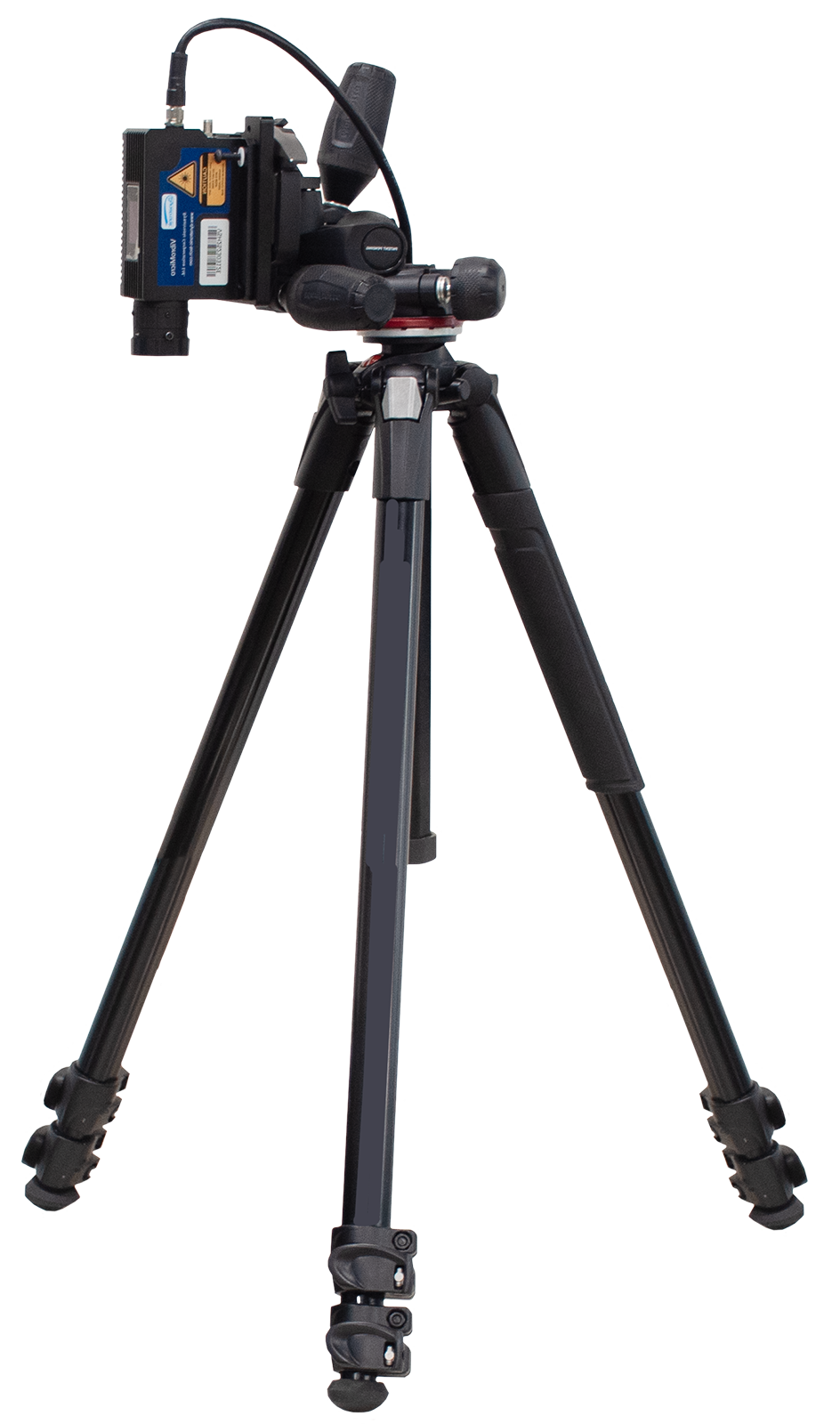

Лазерный виброметр

Уникальная конструкция вибростенда V15/V20 на воздушном подшипнике

Увеличивает диапазон

Повышает точность

Сокращает время работы

Мы используем

передовые технологии

Эффективный усилитель мощности А-10

Обеспечивает защиту

Низкое электропотребление

Высокий КПД

Увеличивает диапазон:

Сокращает время работы:

Данные стенды разработаны специально для проведения поточных испытаний и имеют удобный механизм установки изделий.

Эталонный кварцевый акселерометр встроен в подвижную часть бериллиевой вставки и все метрологические характеристики даны с учетом этого важного конструктива.

Полностью линейный диапазон работы и отсутствие резонансов в полосе частот 0,1 — 20 000 Гц, так как подвижная часть вставки выполнена из бериллия. Этот материал обладает наилучшим соотношением жесткости и массы;

Повышает точность:

Подвижная часть вывешивается бесконтактным способом в электромагнитном поле, благодаря силе Лоренца (вместо традиционной конструкции жестких подвесов электродинамических стендов);

Встроенный воздушный подшипник минимизирует поперечную составляющую и гармонические искажения (КНИ);

Бесконтактное вывешивание обеспечивает электрическую изоляцию системы, что позволяет избежать в сигнале электрических помех.

Эффективный усилитель мощности:

Усилитель мощности и система подачи воздуха, интегрированы в едином корпусе, и имеют продвинутую систему защиты. Если подача воздуха на вибростенд прекращается, то усилитель автоматически выключается, тем самым защищает вибростенд и воздушный подшипник от повреждения.

Имеет низкое энергопотребление:

Класс D: Высокий КПД, низкое энергопотребление.

ОТПРАВИТЬ ЗАПРОС

Воздушный подшипник, встроенный кварцевый акселерометр и изолированная бериллиевая вставка обеспечивают широкий частотный диапазон и минимальную поперечную составляющую

ОТПРАВИТЬ ЗАПРОС

Интегрированная система подачи воздуха и продвинутая система защиты — гарантия высокой надежности и долговечности стенда

Входной и выходной контроль качества.

Испытания по ГОСТ РВ 20.57.416-98
и ГОСТ 20.57.406-81;

Решаем проблему отказов электроники, вызванных механическими резонансами;

ОТПРАВИТЬ ЗАПРОС

Возможности

программного обеспечения

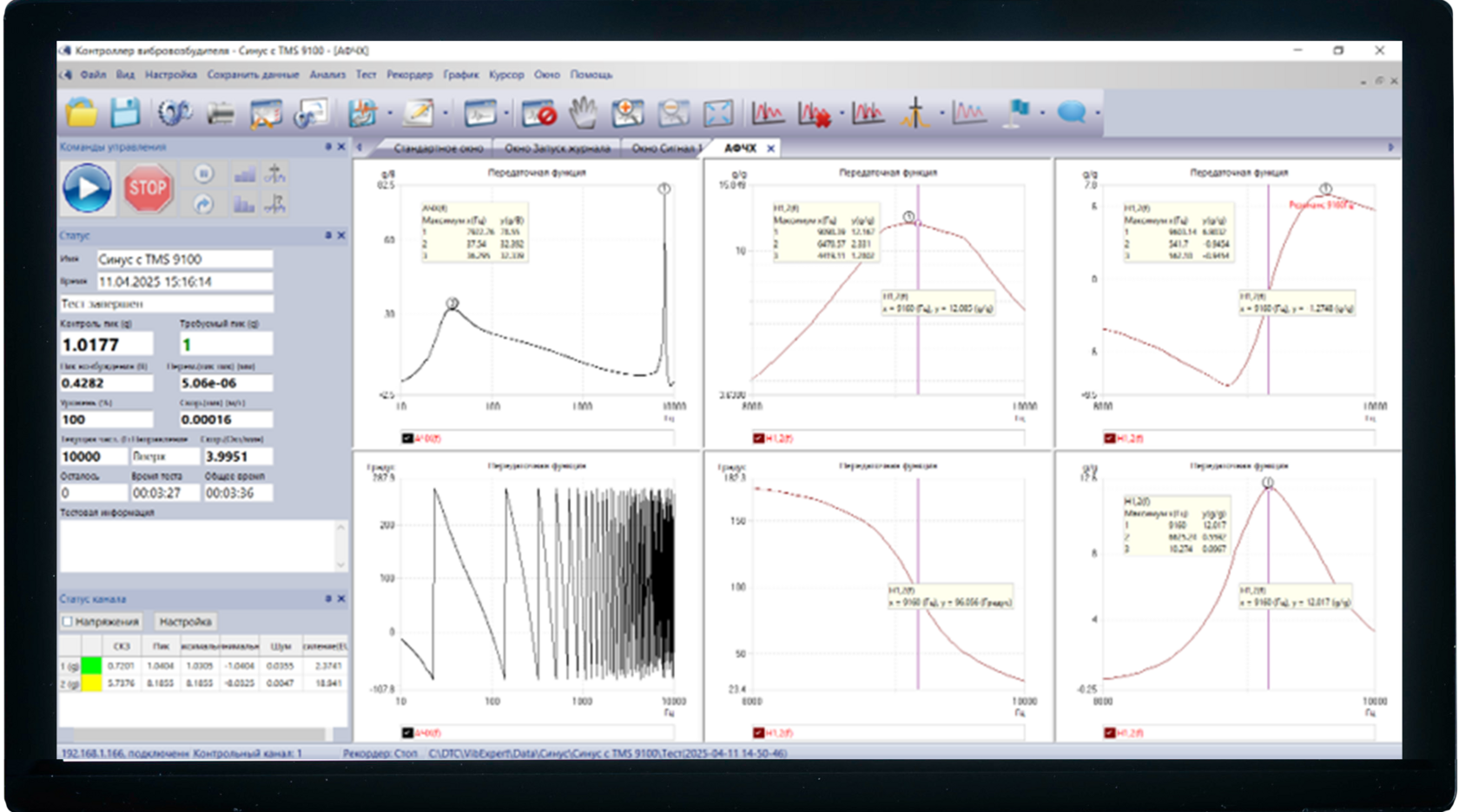

[программное обеспечение]

2.Создание испытания с нуля за 5 простых шагов.

4.Управление с поддержанием виброускорения, виброскорости или перемещения.

5.Простая интеграция с внешними системами за счет передачи сигналов через цифровые и аналоговые порты ввода вывода.

3.Группы дисплеев можно объединять на разных вкладках.

Настройки испытания;
Пульт управления;
Статус каналов и испытания;
Рабочее окно с дисплеями.

1.Все в одном окне:

[1—6] Удобство

3.Функция «цифрового осциллографа» для проверки настройки измерительных каналов до старта испытания.

4.Функция «цифрового магнитофона» для анализа сигналов и поиска аномалий после испытаний.

2.Курсоры, Флажки и Комментарии на дисплеях фиксируют значения и указывают на что обратить внимание.

[2—6] Информативность

Амплитуда на спектре драйв сигнала снижается на резонансе и растет на анти-резонансе;
Пиковые значения амплитуды на АЧХ и смена фазы на ФЧХ на 90^о указывают на резонансные частоты;
Нулевое значение действительной части и экстремум мнимой части — дополнительные индикаторы резонансных частот;

1.Драйв-сигнал и 4 представления АФЧХ дают полную оценку резонанса:

2.Переменная степень компрессии: позволяет исключить забросы амплитуды в каналах управления за счет регулирования скорости обновления драйв сигнала на резонансах.

3.Ручное управление выходным генератором с требуемой точностью подстройки частоты, амплитуды и скорости развертки для максимально точной оценки собственной частоты и декремента колебаний.

[3—6] Точность

1.Следящий фильтр с фиксированной или переменной шириной: повышает точность оценки амплитуды на резонансах и исключает эффект «сглаживания».

4.Автоматизация рутинных задач с расписаниями, действиями и последовательностями тестов полностью освобождают оператора от ручного управления стендом.

5.Автоматизация отчетности: настраиваемые разделы отчета и автоматический вывод в MS Word или PDF.

3.Последовательность тестов: несколько тестов со своими расписаниями можно выстроить в последовательность.

[4—6] Автоматизация

Запуск режима, пауза, сохранение сигналов, формирование отчета, выдача сигнала в цифровой канал на внешнюю систему или отправка e-mail.

2.Различные действия, программируемые в «Расписании»:

1.Расписания: создание последовательности режимов и циклов повторения.

4.Проверка ограничений возможностей стенда с учетом массы изделия и оснастки предупредит на каждом этапе подготовки испытаний.

2.Часто используется для вырезания резонансов упругой оснастки.

[5—6] Безопасность

1.Режим вырезания или «нотчинг» позволяет защитить от разрушений хрупкие изделия.

3.Прерывания — предупреждают или останавливают испытания при приближении к границе, нотчинг — передает временно управление в канал, где амплитуда достигла границы.

[6—6] Вибропрочность и виброустойчивость
